HISTÉRESIS

Es cuando un material ferromagnetico, esta actuando un campo magnético, el material no anula completamente su magnetismo si no que permanece cierto magnetismo.La siguiente figura representa el ciclo de histéresis en un determina material magnetico, se suponen que se crea una bombina sobre dicho material magnetico de una intensidad de campo H, el cual induce al material magnetico del valor B.Asi una intensidad de campo H0 le correspondra una induccion de valor B0

El punto S representa la saturación del núcleo magnético Una vez saturado el núcleo, B no puede aumentar por mucho que lo haga H.

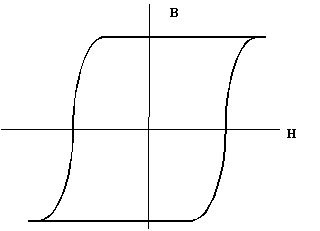

Cada material tiene su propio lazo de histeresis caracteristico cuando se intenta acentuar la histeresis por lo que se fabrican ferritas y se representar en la siguiente imagen

_{Por lo contrario como ocurre en la mayoría de las máquinas eléctricas (transformadores, motores, generadores), interesa un núcleo cuyo ciclo de histéresis se lo más estrecho posible ( el camino "a la ida" coincida con el camino "a la vuelta") y lo más alargado posible (difícilmente saturable), como el de la figura siguiente:}

_:
_{este es un efecto que se invierte una potencia exclusivamente en magnetizar el núcleo, esta potencia no tiene ninguna otra aplicación práctica, por lo que se puede hablar de potencia perdida y, efectivamente, se consideran las llamadas PERDIDAS POR HISTERESIS. Como quiera que éstas resultan ser directamente proporcionales al área del lazo de histéresis, lo que interesa es que el área sea lo menor posible.}
